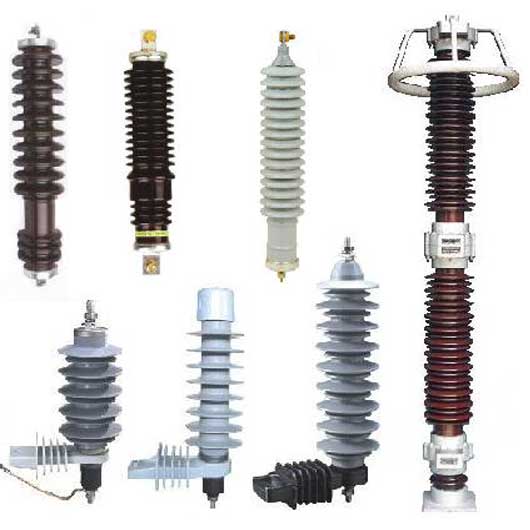

نخستین دستگاهی که به عنوان برقگیر توسط بنجامین فرانکلین (Benjamin Franklin)، مخترع آمریکایی به کار برده شد تنها یک میله ساده فلزی بود که صاعقه را از ساختمان دور میکرد. امروزه با پیشرفت هرچه بیشتر تکنولوژی و کسب تجارب بالا در این زمینه موجب شده است تا انواع زیادی از برقگیر روی کار بیایند که عبارتاند از:
برقگیر میلهای
نوع میلهای یکی از ارزانترین و قدیمیترین انواع برقگیر است که هنوز هم کاربرد زیادی در این عرصه دارد. این دستگاه از دو میله نوکتیز تشکیل شده که یک از آنها بر روی بخش برقدار و دیگری در بدنه یا زیر ایزولاتور نصب شده و سپس به زمین متصل میشود. فاصله میان نوک دو میله باتوجه به ولتاژ، شرایط و زمان اعمال ولتاژ قابل تنظیم است. در واقع این برقگیر در مقابل ولتاژهای بالا و ناگهانی دست به تخلیه الکتریکی میزند و در برابر ولتاژ حداکثری مدار کاملا پایدار عمل میکند.
برقگیر با فاصله هوایی
یکی از کاربردیتری برقگیرها نوع شاخکی یا همان با فاصله هوایی است که اغلب در پستهای فشار قوی مورد استفاده قرار میگیرند. با اینکه طراحی سادهای دارند اما در بخشهای مهمی همچون اتصال مقره به هادی یا بوشینگهای ترانس توزیع به کار میروند. حال نحوه کار این برقگیر چیست؟
عملکرد این وسیله بدین صورت است که در زمان برخورد صاعقه یا ولتاژ بالا میان شاخکهای برقگیر قوس ایجاد شده و انرژی وارده به زمین منتقل میشود. بدین ترتیب تجهیزات یا ساختمان هیچ آسیبی نخواهند دید. یعنی در مدار انتقال نیرو معمولی در برابر ولتاژ نامی شبکه همچون یک کلید باز از خود عکسالعمل نشان داده و در برابر ولتاژهای بالاتر شبکه همانند یک کلید بسته عمل میکند.
برقگیر بدون فاصله هوایی
این نوع برقگیر از خازنهایی بهره میبرد که از قطعات اکسید روی ساخته شدهاند. این قطعات به شکل قرصهایی با اندازه و سایز مختلف تولید شدهاند که بر روی هم سوار میشوند. حجم کلی این دستگاه نسبت به دیگر انواع، کمتر بوده و ساختار سادهتری دارد. از آنجایی که این برقگیر در ولتاژهای پایینتر نیز قابل استفاده است میتوان سطح ولتاژ حفاظتی ولتاژ حفاظتی تجهیزات را کاهش داد و در هزینهها صرفهجویی کرد. از سوی دیگر میزان نشتی در این نوع برقگیر بسیار کم بوده و تقریبا به صفر میرسد.
برقگیر با مقاومت غیرخطی
منظور از برقگیر با مقاومت غیرخطی چیست؟ همانطورکه از نام آن پیدا است این وسیله از یک یا چند مقاومت غیرخطی با یک یا چند خازن سری تشکیل شده است. بخش مربوط به خازنها و مقاومت الکتریکی در داخل یک ایزولاتور قرار میگیرد و به وسیله مواد عایق پوشانده میشود. این دستگاه به خاطر خازنهای فواصل هوایی که دارد مانع از ورود ولتاژ الکتریکی نامی میشود. اما با افزایش ولتاژ در مدار فاصله هوایی میان خازنها به هادی تبدیل شده و جریان الکتریکی را انتقال میدهند.
درواقع عملکرد خازنها به گونهای است که دربرابر حداکثر ولتاژ سیستم مقاوم بوده و در صورت تحمیل اضافه ولتاژ، جریان را قطع میکند. معمولا برای بالا بردن مقاومت برقگیر در مقابل ولتاژهای برگشتی از چندین خازن بهره میگیرند تا ولتاژ به شکل یکسان در هر یک از خازنها پخش شود.
برقگیر خازنی
برقگیرهای خازنی در ولتاژهای فشار ضعیف مورد استفاده قرار میگیرند. بدین صورت که انرژی و بار ناشی از موج ولتاژ در درون خازنها ذخیره میشود.
برقگیر فیوزی
طراحی این نوع از برقگیر بهگونهای است که همانند یک فیوز عمل نماید. یعنی در صورت عبور ولتاژ اضافه، میسوزد و موجب قطع اتصال به مدار میشود. جرقه ایحاد شده نیز به خاطر وجود گاز و مواد نسوز داخل آن به سرعت خاموش شده و به عبارتی یک عملکرد حفاظتی ثانویه را اجرا میکند.
